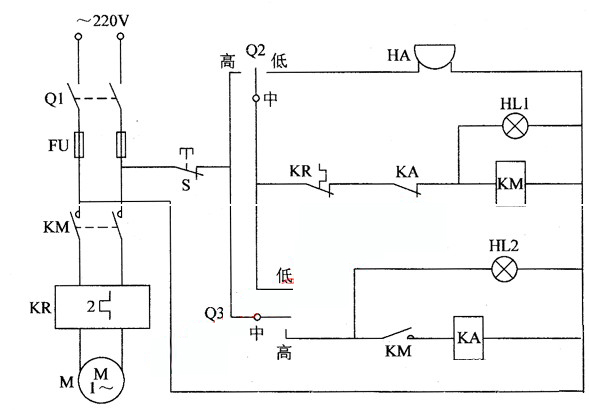

本例介紹的農用增壓式無塔供水器，采用電接點壓力表作為檢測控制裝置，電路簡單，在水源不足或潛水泵出現故障時能自動切斷水泵電動機的工作電源，同時還能發出聲音報警。,該農用無塔增壓式供水器電路由刀開關Q1、熔斷器FU、中間繼電器KA、交流接觸器KM、熱繼電器ER、報警器HA、指示燈HL1、HL2和泵出口壓力計Q2的控制觸點、水罐水位檢測壓力計03的控制觸點組成，如圖所示。
電源電路由熔斷器FU2、刀開關Q2、電源變壓器T、整流二極管VD和濾波電容器C組成。
壓力檢測控制電路由電接點壓力計Q3、繼電器K1、迤、中間繼電器KA1、KA2、交流接觸器KM、熱繼電器ER、控制按鈕S1、S2和刀開關Q1等組成。
接通刀開關Q1和Q2，L3端與N端之間的交流220V電壓經T降壓、VD整流及C濾波后產生9V直流電壓，供給K1和K2。
剛通電抽水時，水罐內壓力較小，電接點壓力計的動觸點（中）與設定的壓力下限觸點（低）接通，使K1通電吸合，K1的常開觸點接通，使KA1通電吸合，KA1的常開觸點接通，又使KM通電吸合，KM的常開觸點接通，潛水泵電動機M通電工作，向水罐內抽水。
隨著水罐內水位的不斷上升，水罐內的壓力也不斷增大，Q3的動觸點與壓力下限觸點斷開，K1和KA1釋放，但由于KM的常開觸點接通后使KM自鎖，此時M仍通電工作。
當Q3的動觸點與設定的壓力上限觸點（高）接通時，K2和KA2相繼吸合，KA2的常閉觸點斷開，使KM釋放，M斷電而停止抽水。
隨著用戶不斷用水，使水罐內水位和壓力下降時，Q3的動觸點與壓力上限觸點斷開，K2和KA2釋放，但由于KA1的常開觸點處于斷開狀態，KM仍不能吸合，M仍處于斷電狀態。當水罐內水位和壓力繼續下降，使Q3的動觸點與壓力下限觸點接通時，K1、KA1和KM相繼吸合，M又通電起動，向水罐內抽水。
以上工作過程周而復始地進行，即可實現不間斷自動供水。
將02斷開時，電源電路停止工作，供水系統由自動控制變?yōu)槭謩涌刂疲窗匆幌缕饎影粹oS2，水泵電動機M即通電工作。若要停止抽水時，按一下停止按鈕S1即可。
元器件選擇
Q1、FU1、KM和ER應根據水泵電動機的功率來合理選用。
Q2選用220V、10A的刀開關；Q3選用JX-150或JXC150型電接點壓力計（其量程應根據水罐的壓力來選擇）。
K1和K2均選用JRX-13F型9V直流繼電器。
KA1和KA2可選用JZ7-44型交流220V中間繼電器。
S1選用動斷按鈕；S2選用動合按鈕。
C選用耐壓值為16V的鋁電解電容器。
VD選用1 N400 1或1 N4007型硅整流二極管。
T選用SW、二次電壓為9V的電源變壓器。
